詳細說明：
織機配件-B32織布機傘齒輪安裝在傾斜軸B53上，傘齒輪的內孔直徑是14mm，側面固定螺絲是M8，紡織傘齒輪是指帶有錐度的齒輪，B32傾斜軸傘齒輪的齒數是22牙，徑節為10，每臺有梭織機使用1個，安裝在織布機的下方，它與B31傘齒輪嚙合傳動。1511傘齒輪，1515紡織傘齒輪，GA615織機傘齒輪也可以用于其它行業的機械設備。
紡織傘齒輪采用翻砂鑄鐵生產制造，牙齒為鑄齒，每串20只或25只，齒輪傘形外直徑是59毫米，下方圓臺外直徑為25毫米（不含螺絲臺），單個B32傘齒輪的重量是0.16千克。

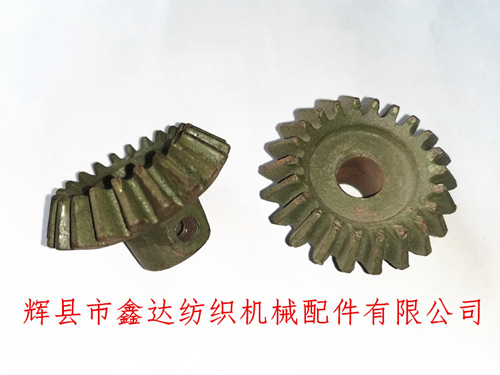

B32傘齒輪的總高度是34毫米，齒深約4-5.5毫米，5.5毫米是齒根深度。上圖為不同角度的傘齒輪拍攝，方便客戶通過不同角度方位去看清產品的細節。
上圖為B32織布機傾斜軸用傘齒輪配件的正面、背面的俯視圖，背面的凹槽主要是用于增加鑄鐵傘齒輪的受力強度，該齒輪在織布機上轉速低，是常用件，也是1511、1515、GA615織機的通用件，可以相互借用替代。
