織布機配件
詳細說明：

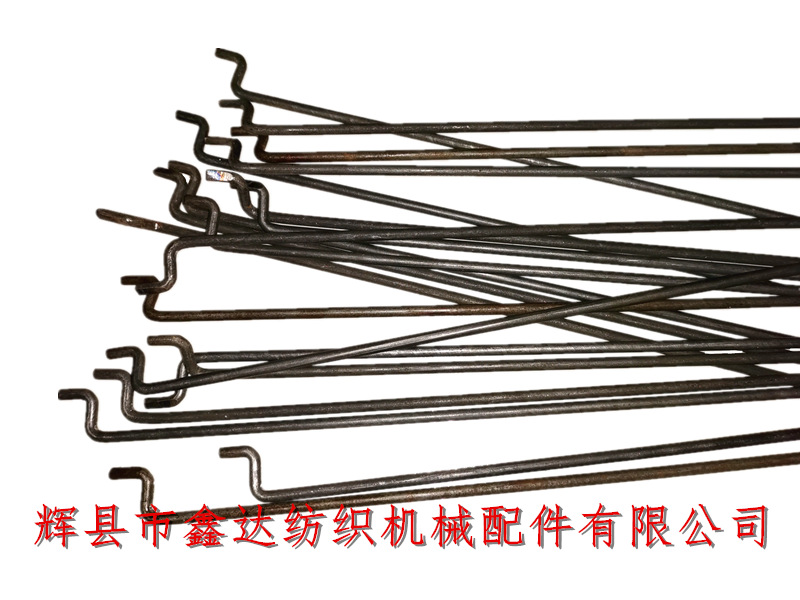

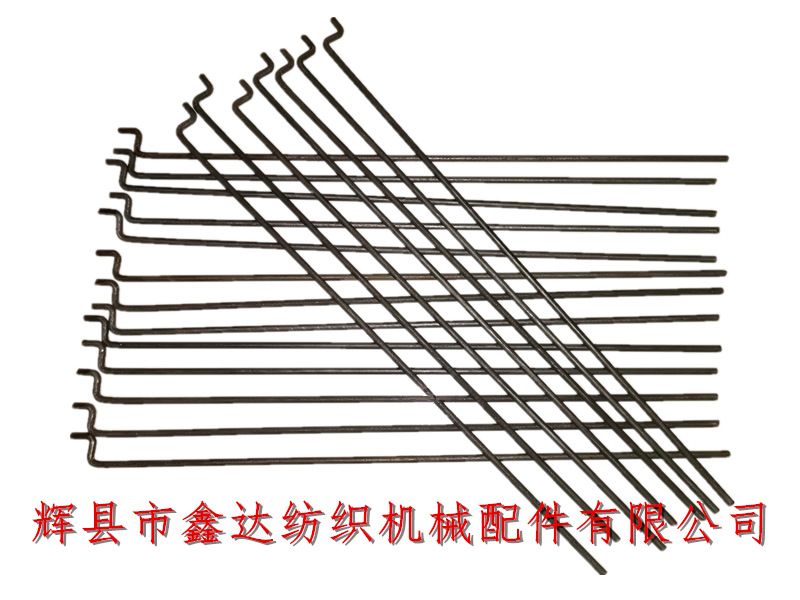

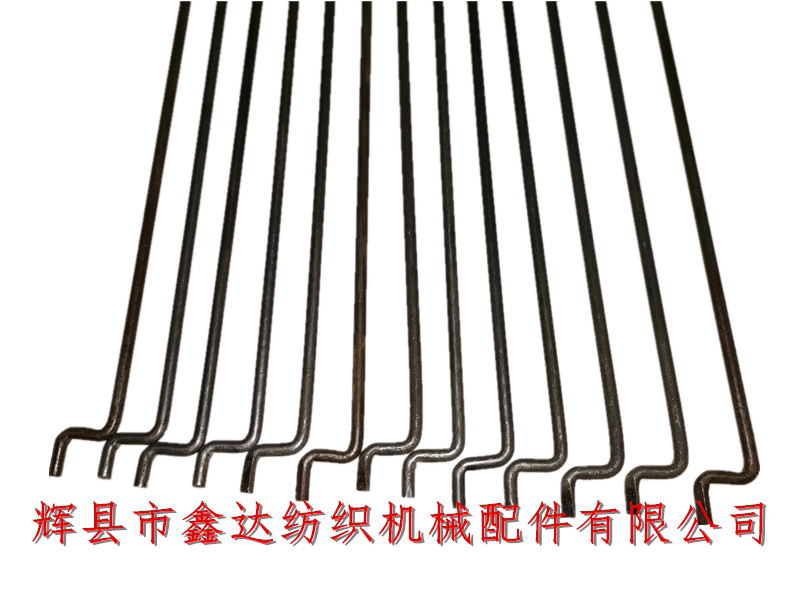

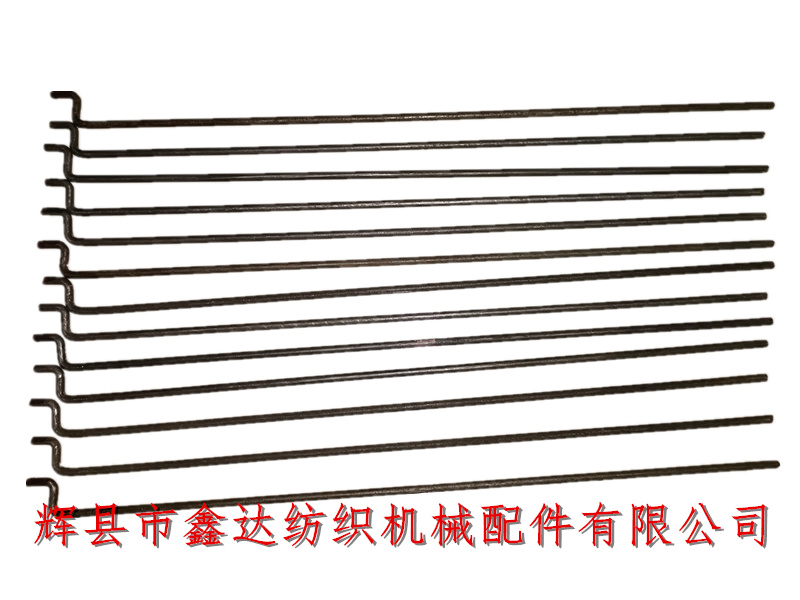

輝縣市鑫達紡織機械配件有限公司提供1511/1515織布機配件J22交叉錠，紡織配件J22的總長度是40厘米，材質：彈簧鋼絲II，鋼絲的直徑是4.5毫米，與織布機J13交叉錠套筒連接使用，交叉錠J22分左手、右手，每捆50根，每臺1511/1515織布機使用1件。
曲柄軸在前死心，梭子在開關側，緯紗凸輪（E4）大半徑向前，其與交叉錠鉤（J28）的間隙為0.2mm，要求運動靈活，彈簧彈力適中，橫動公差0.4mm，頭端再磨滅不超過0.4mm。
紡織配件J22（交叉錠）屬于織布機誘導換梭配件，輔助織布機實現自動換梭操作，J22交叉錠上面安裝的配件從左到右依次是：J14頸圈、J33交叉錠彈簧、J11探針腳、J00-3鐘形曲臂、J13交叉錠套筒。
如上圖，區分左手、右手時請參考平切面位置，安裝時固定鐘形曲臂J23位置，使交叉錠J22鉤頭落入錠鉤J28時保持17°傾斜，并使交叉錠鉤部的下面與錠鉤平面之間有0.2毫米的間隙，要求交叉錠靈活，鐘形曲臂不應與探針支持J9相碰。
J22交叉錠適用于1515、1515、GA615等型號的自動換梭織機，如需采購交叉錠、有梭織布機配件、1515配件、1511織機配件等產品，請聯系我公司咨詢詳細情況！
