1511和1515織布機緯密計算公式
1511和1515織布機緯密計算公式詳細介紹了織布機緯密換算關系，涉及卷取多個齒輪牙數和刺毛輥的直徑，根據L7鋸齒輪每次回轉齒數為1牙時設計。
1511和1515織布機緯密計算公式如下：
織物的理論緯密P2可參閱圖附-1所畫的輪系計算:
Z5*Z7*Z9*Z11
Pw=────────────────
m*Z6*Z8*Z10*πD
式中;Pw——織機理論緯密;
Z5——鋸齒輪(L7=24牙);
Z6——標準齒輪（L33緯密輪齒數）;
Z7——變換齒輪（L33緯密輪齒數）;
Z8——卷取小齒輪（L00-4有芯小齒輪24牙);
Z9——大介輪(L10過橋齒輪=89牙 );
Z10——小介輪(L11過橋小齒輪=15牙);
Z11——卷取刺毛輥齒輪(L13刺毛輥齒輪96牙);
D——卷取刺毛輥直徑(12.83 厘米);
m——鋸齒輪每次回轉齒數(1牙)。
若按 1511 型織機卷取機構系統的各齒輪和卷取刺毛輥直徑數值列入式中,則:
24×89x 96 變換齒輪牙數
Pw=——————————— X ————————
1x3.14×12.83× 24×15 標準齒輪牙數
變換齒輪牙數
=14.13×————————
標準齒輪牙數
如果考慮織物下機后產生的縱向收縮率e為3%(收縮率根據織物品種不同而有差異,一般卡其、府綢、勞動布、色織格子布等為3%,平細布、斜紋、嘰為2%),并需計算織物每10厘米實際緯密,則可用下式計算:
14.13 變換齒輪牙數
P'w=———— X 10 X ————————
1-3% 標準齒輪牙數
變換齒輪牙數
=145.67× ————————
標準齒輪牙數
一般常用標準齒輪為37牙,織制23 ×21平布時變換齒輪為63牙,則其每10厘米緯密P'w為;
P'w= 145. 67 x （63÷37）=248 根

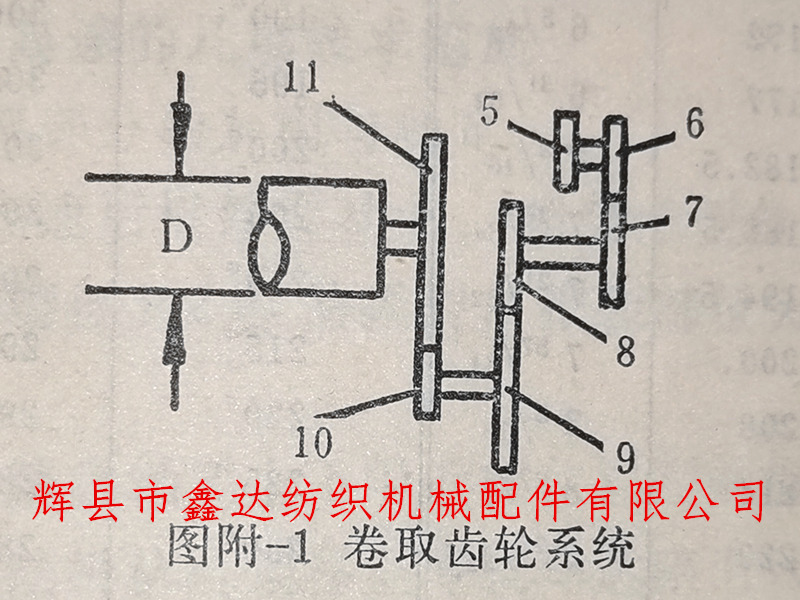

圖附-1 卷取齒輪系統
若需求其余各種緯密、變換齒輪牙數、標準齒輪牙數,均可按照上述算式加以推算。
